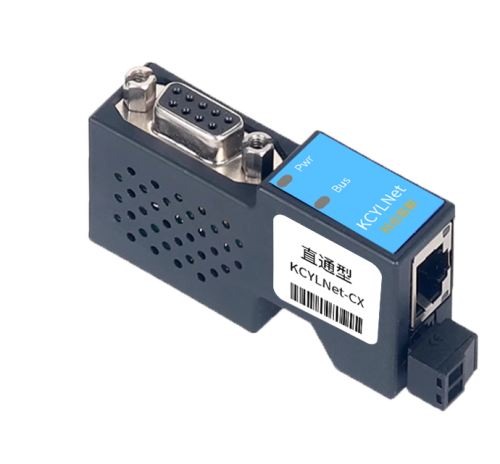

KCYLNet-CX 是科创易联专为欧姆龙CQM1H/C200H/C500/C1000/C2000系列PLC打造的工业级以太网通讯处理器，采用直插式即用设计，支持ModbusTCP、Hostlink C-Mode协议及OPC UA多协议融合，助力老旧设备快速实现网络化升级。模块通过双通道复用架构，在不占用PLC编程口的前提下，同步支持上位机以太网监控与触摸屏本地通讯，为工业自动化场景提供高效、稳定的数据采集与管理解决方案。
核心功能
-
多协议兼容与智能映射
- 支持 ModbusTCP主/从站、Hostlink C-Mode/NT Link 及 OPC UA通讯，无缝对接组态王、力控、杰控、KepWare OPC等主流SCADA平台。
- Modbus寄存器自动映射至欧姆龙PLC软元件（D、C、H等区域），支持FC1/FC3/FC5/FC6/FC15/FC16指令，简化第三方系统集成。
-
即插即用，双通道零冲突
- 直插式供电：直接插入欧姆龙PLC九针母口（RS232），支持通讯口取电或外接24VDC电源，适应复杂工业环境。
- 双独立接口：
- X1接口：DB9公口连接PLC编程口，波特率自适应（9.6K~115.2Kbps）。
- X2接口：DB9母口扩展触摸屏通讯，支持昆仑通态、Proface等HMI设备。
- LAN接口：连接上位机及编程软件，兼容CX-Programmer编程软件，实现“编程+监控”双任务并行。
-
工业级可靠性与智能运维
- 零配置部署：自动识别PLC型号并匹配通讯参数，无需修改PLC程序，10秒内完成联网部署。
- 智能诊断：通过 WEB服务器（默认IP 192.168.1.178） 或 KCDevice配置工具 实时监控设备状态，支持密码保护防止配置篡改。
- 严苛环境适应：6KV ESD防护、4.5mm抗震动及宽温工作（0~60℃），满足高粉尘、强电磁干扰场景需求。
-
高效开发与扩展性
- 支持C#、Python、Java等高级语言通过ModbusTCP或端口映射协议直接读写PLC数据，赋能MES/ERP系统开发。
- 支持 6个TCP并发连接，可同时运行SCADA组态、OPC通讯及第三方数据交互。
-
终身升级服务
- 以太网远程固件升级功能，持续优化协议兼容性（如EtherNet/IP扩展），确保设备长期可用性。
技术参数
| 类别 | 参数详情 |
|---|---|
| 型号 | KCYLNet-CX |
| 适用设备 | 欧姆龙CQM1H/C200H/C500/C1000/C2000系列PLC |
| 以太网接口 | RJ45母口，10/100M自适应，支持ModbusTCP、OPC UA、Hostlink透传 |
| X1接口（PLC） | RS232，DB9公口，波特率9.6K~115.2Kbps自适应，Hostlink C-Mode/NT Link协议 |
| X2接口（HMI） | RS232，DB9母口，波特率9.6K~115.2Kbps自适应，支持多品牌触摸屏 |
| 最大连接数 | 6个上位机（ModbusTCP、OPC UA、Hostlink协议并行） |
| 编程支持 | CX-Programmer及高级语言（C#、Python、LabVIEW等） |
| 组态兼容性 | 组态王、力控、杰控、IFIX、KepWare OPC等 |
| 供电方式 | PLC通讯口直接取电或外接24VDC（±10%），功耗≤80mA |
| 防护性能 | 工业级EMC（2014/30/EU标准），6KV ESD防护，4.5mm抗震动 |
| 可靠性测试 | 60℃高温老化168小时，5万次通断电测试，30天不间断通讯零错误 |
| 尺寸与重量 | 90×24×65mm，60g（紧凑导轨/直插式设计，适配狭窄安装空间） |

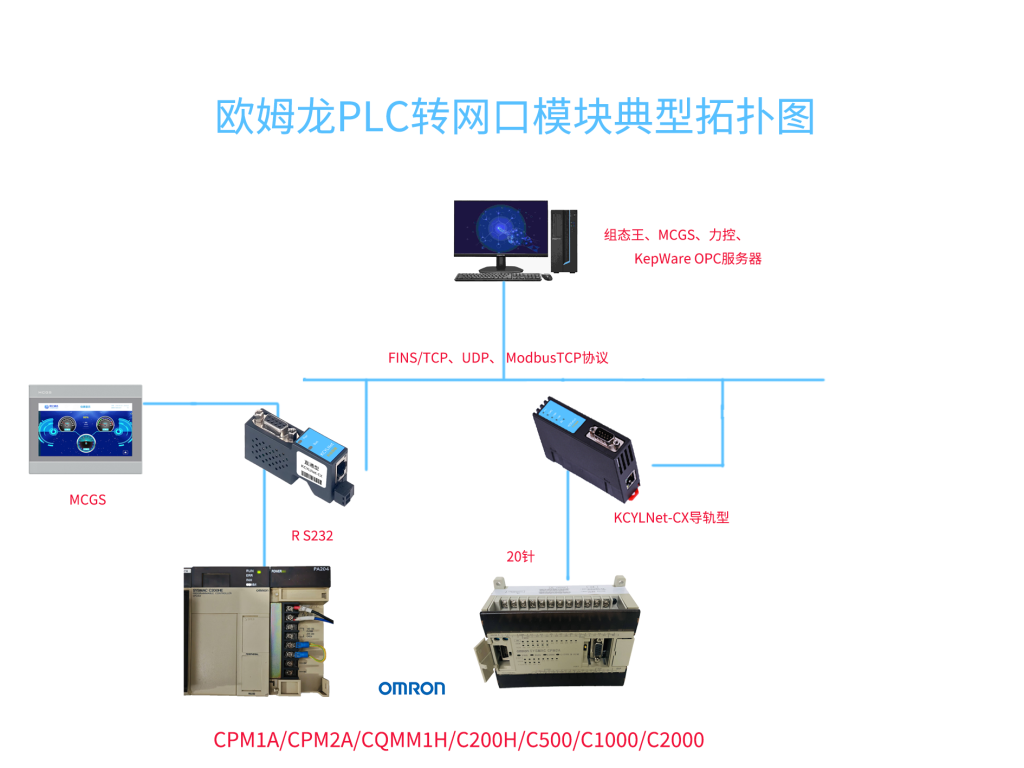

典型应用拓扑图
典型应用场景
- 老旧设备联网改造：通过ModbusTCP将欧姆龙C系列PLC数据接入云平台，实现设备状态远程监控。
- 产线透明化管理：OPC UA协议打通PLC与MES系统，实时追踪生产进度与设备效率。
- 多终端协同控制：工程师通过以太网调试PLC程序的同时，操作员通过触摸屏进行本地参数调整。
产品优势
- 直插式零干扰：不占用PLC编程口，保留原有设备功能完整性，降低改造成本。
- 协议无缝转换：Modbus与Hostlink智能映射，消除多系统集成技术壁垒。
- 工业级耐用性：严苛环境验证，保障7×24小时连续稳定运行。
科创易联 KCYLNet-CX —— 以极简部署与多协议兼容性，激活欧姆龙传统设备的智能制造潜力！
