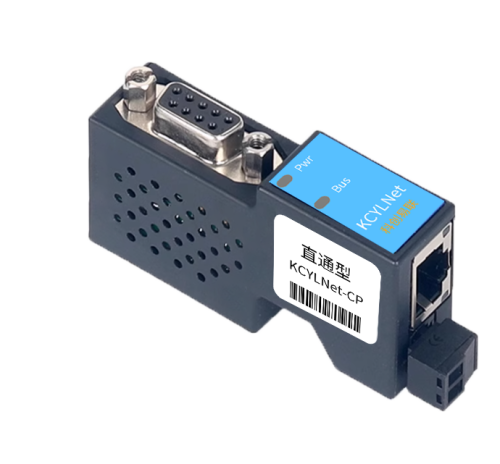

KCYLNet-CP 是科创易联专为欧姆龙CP1L/CP1E/CP1H系列PLC设计的高性能工业以太网通讯处理器，以即插即用设计为核心，兼容FINS TCP/UDP、ModbusTCP及OPC UA多协议融合，助力工厂实现设备联网监控、远程运维与生产管理系统的无缝整合。模块采用双通道复用架构，在保障上位机数据采集的同时保留触摸屏本地通讯能力，为工业自动化场景提供高性价比的智能化升级方案。
核心功能
-
多协议智能适配
- 支持 FINS TCP/UDP、ModbusTCP主/从站 及 OPC UA通讯，无缝对接主流SCADA平台（组态王、MCGS、LabVIEW、KepWare OPC等）。
- 集成 TCP/IP透传协议，支持Python、C#、Java等高级语言二次开发，赋能定制化MES/ERP系统集成。
-
即插即用与双通道并行
- PLC接口：直插欧姆龙CP系列PLC的DB9编程口（RS232/RS485可选），自动识别PLC型号并匹配通讯参数，无需外接电源。
- HMI扩展口：独立RS232/485接口（九针母座），支持昆仑通态、威纶通等触摸屏设备。
- LAN接口：连接上位机及编程软件，实现“编程+监控”双任务并行。
-
工业级可靠性与智能管理
- 零配置部署：模块自动适配波特率（9.6K~115.2Kbps），兼容CX-Programmer编程软件，10分钟内完成联网部署。
- 智能诊断：通过 WEB服务器（默认IP 192.168.1.178） 或 KCDevice配置工具 实时监控网络状态，支持密码保护防止参数篡改。
- 超强抗扰：6KV ESD防护、4.5mm抗震动及宽温设计（0~60℃），适应高粉尘、强电磁干扰环境。
-
高效数据整合
- ModbusTCP数据区自动映射至欧姆龙PLC寄存器，支持FC1/FC3/FC5/FC6/FC15/FC16指令，简化第三方设备接入。
- 支持 10个TCP/UDP并发连接，可同时运行CX-Programmer、SCADA组态及第三方系统数据交互。
-
终身服务保障
- 以太网远程固件升级功能，持续扩展协议兼容性（如EtherNet/IP、MQTT），确保设备长期竞争力。
技术参数
| 类别 | 参数详情 |
|---|---|
| 型号 | KCYLNet-CP |
| 适用设备 | 欧姆龙CP1L/CP1E/CP1H系列PLC |
| 以太网接口 | RJ45母口，10/100M自适应，支持FINS TCP/UDP、ModbusTCP、OPC UA、TCP透传 |
| PLC接口 | RS232（默认）/RS485（可定制），DSUB九针公口，波特率9.6K~115.2Kbps自适应 |
| HMI接口 | RS232（默认）/RS485（可定制），DSUB九针母口，波特率9.6K~115.2Kbps自适应 |
| 最大连接数 | 10个上位机（支持FINS、ModbusTCP、OPC UA、透传协议并行） |
| 编程支持 | CX-Programmer及高级语言（C#、Python、Java等） |
| 组态兼容性 | 组态王、MCGS、力控、IFIX、KepWare OPC等 |
| 供电方式 | PLC通讯口直接取电或外接24VDC（±10%），功耗≤100mA |
| 防护性能 | 工业级EMC（2014/30/EU标准），6KV ESD防护，4.5mm/30Hz/10Min抗震动 |
| 可靠性测试 | 60℃高温老化168小时，5万次通断电测试，30天不间断通讯零错误 |
| 尺寸与重量 | 65×30×17mm，60g（紧凑即插即用设计，节省90%安装空间） |

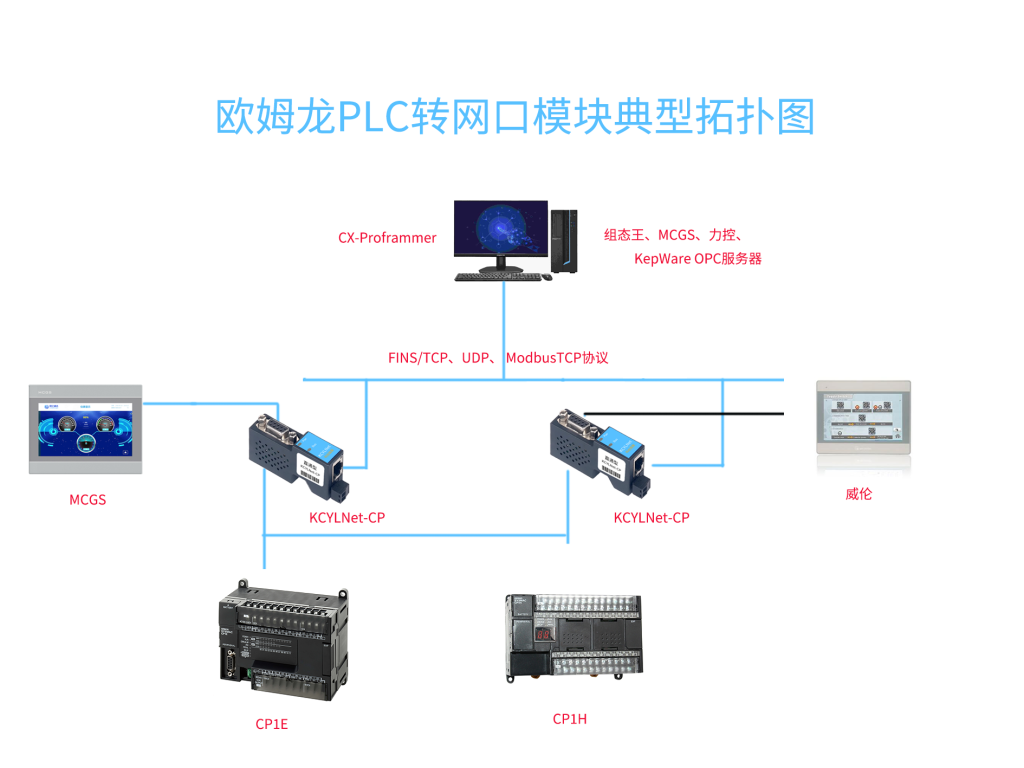

典型应用拓扑图
典型应用场景
- 设备联网监控：通过ModbusTCP将PLC数据实时上传至MES系统，实现生产状态透明化管理。
- 远程编程与调试：工程师通过CX-Programmer远程维护PLC，降低停机时间与运维成本。
- 跨协议系统集成：桥接PLC与智能仪表、机器人控制器，构建多协议协同的自动化产线。
产品优势
- 即插即用零冲突：不占用PLC编程口，保留原有设备功能完整性。
- 协议智能映射：FINS与Modbus协议自动转换，降低集成复杂度。
- 工业级稳定性：严苛环境测试验证，保障7×24小时无故障运行。
科创易联 KCYLNet-CP —— 以高兼容性与工业级可靠性，驱动欧姆龙设备迈向智能制造！
