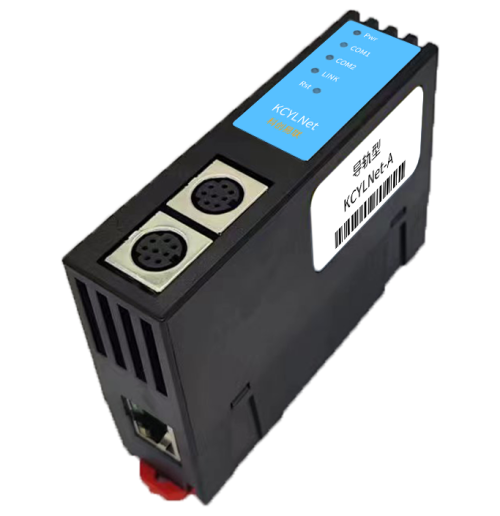

KCYLNet-A 是科创易联专为三菱A系列PLC设计的高性能工业以太网通讯处理器，兼容传统工业设备网络化升级需求，支持ModbusTCP、三菱MC协议及OPC UA多协议融合，助力工厂实现设备监控、数据采集与生产管理系统的无缝对接。模块采用双通道复用架构，在确保上位机以太网通讯的同时，保留触摸屏本地通讯能力，为工业自动化场景提供高性价比的联网解决方案。
核心功能
-
多协议兼容，灵活组网
- 支持 ModbusTCP主/从站、三菱MC协议 及 OPC UA通讯，适配组态王、MCGS、力控、WinCC等主流SCADA平台。
- 集成 TCP/IP透传协议，支持高级语言（C#、Python、Java等）二次开发，赋能定制化生产管理系统。
-
双通道独立通讯
- X1接口：通过RS232连接三菱A系列PLC编程口（MD8母口），波特率自适应（9.6K~19.2Kbps），
- X2接口：扩展触摸屏通讯口（RS232），支持昆仑通态、威纶通等HMI设备。
- LAN接口：连接上位机及编程软件，兼容GX Developer等编程工具，实现“编程+监控”双任务并行。
-
工业级可靠性与智能管理
- 即插即用：35mm导轨安装，外接24VDC宽压电源（±10%），适应复杂工业供电环境。
- 智能诊断：通过 WEB服务器（默认IP 192.168.1.178） 或 KCDevice配置工具 实时监控设备状态，支持密码保护防止参数篡改。
- 抗干扰设计：6KV ESD防护、4.5mm抗震动及宽温工作（0~60℃），满足严苛工业场景需求。
-
高效数据整合
- ModbusTCP数据区自动映射至PLC寄存器，支持FC1/FC3/FC5/FC6/FC16指令，简化第三方设备接入。
- 支持 6个TCP并发连接，可同时实现上位机组态、OPC通讯及第三方系统数据交互。
-
终身服务保障
- 以太网远程固件升级功能，持续优化协议兼容性与性能，确保设备长期竞争力。
技术参数
| 类别 | 参数详情 |
|---|---|
| 型号 | KCYLNet-A |
| 适用设备 | 三菱A系列PLC |
| 以太网接口 | RJ45母口，10/100M自适应，支持ModbusTCP、MC协议、OPC UA、TCP透传 |
| X1接口（PLC） | RS232，MD8母口，波特率9.6K~19.2Kbps自适应，兼容三菱编程协议 |
| X2接口（HMI） | RS232，MD8母口，波特率9.6K~19.2Kbps自适应，支持多品牌触摸屏 |
| 最大连接数 | 6个上位机（ModbusTCP、MC协议、OPC并行） |
| 编程支持 | GX Developer及高级语言（C#、VB、Python等） |
| 组态兼容性 | 组态王、MCGS、力控、IFIX、KepWare OPC等 |
| 供电方式 | 外接24VDC（±10%），功耗≤100mA |
| 防护性能 | CE认证，工业级EMC（2014/30/EU标准），6KV ESD防护，4.5mm抗震动 |
| 可靠性测试 | 60℃高温老化168小时，5万次通断电测试，30天不间断通讯零错误 |
| 尺寸与重量 | 90×24×65mm，120g（紧凑导轨式设计） |

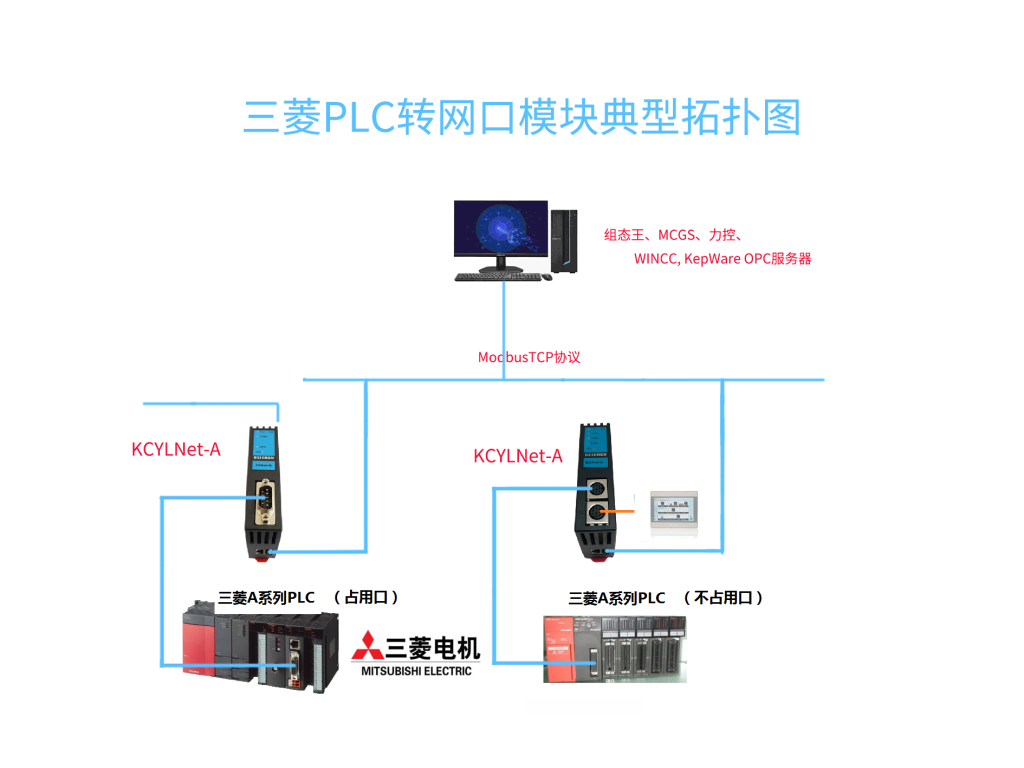

典型应用拓扑图
典型应用场景
- 设备联网监控：通过ModbusTCP将PLC数据实时上传至MES/ERP系统，实现生产状态透明化管理。
- 远程维护与调试：工程师通过以太网远程连接GX Developer，快速排查设备故障。
- 跨系统集成：桥接PLC与智能仪表、机器人控制器，构建多协议协同的自动化产线。
产品优势
- 双通道零冲突：上位机与触摸屏并行通讯，保障系统实时性与稳定性。
- 协议智能映射：Modbus与三菱协议自动转换，降低集成复杂度。
- 工业级防护：严苛环境适应性测试，确保7×24小时无故障运行。
科创易联 KCYLNet-A —— 以卓越兼容性与工业可靠性，驱动传统设备迈向智能制造！
