产品概述

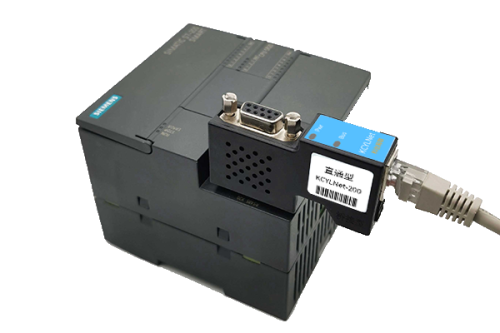

KCYLNet-200 是一款专为西门子S7-200系列PLC设计的工业级以太网通讯处理器，通过以太网实现PLC数据的高效采集与远程管理。产品采用非侵入式设计，无需占用PLC编程口，上位机通过以太网进行数据监控的同时，触摸屏仍可通过扩展RS485接口与PLC保持实时通讯，显著提升工业现场设备协同效率。
支持西门子S7TCP协议与ModbusTCP协议，兼容主流SCADA软件（如WinCC、组态王），是构建智能化生产管理系统、实现工业物联网（IIoT）升级的理想选择。
型号分类
| 型号 | 适用场景 |
|---|---|

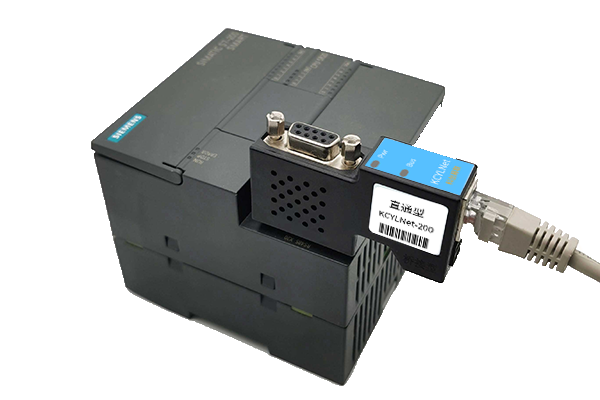

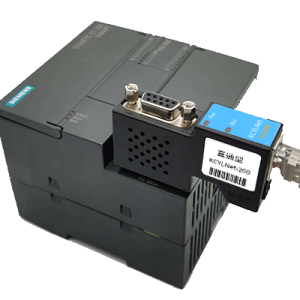

| KCYLNet-200直通型 | 扩展DSUB9针母口，支持西门子原厂触摸屏、多主站电缆及通讯板卡。 |

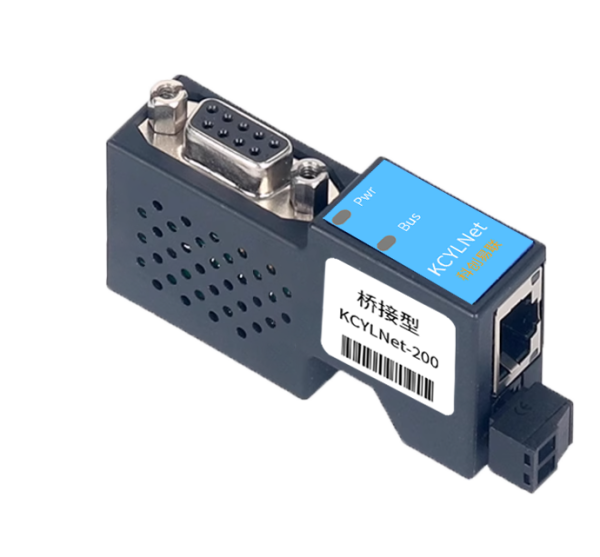

| KCYLNet-200桥接型 | 扩展DSUB9针母口，适配第三方品牌触摸屏（如昆仑通态、威纶、台达、步科等）。 |
核心功能
-
多协议兼容，广泛适配
- 支持西门子S7TCP以太网协议、ModbusTCP协议，无缝集成SCADA、MES、ERP等系统。
- 兼容MicroWIN编程软件，支持WinCC通过TCP/IP直连PLC，简化上位机配置流程。
-
高效通讯架构
- 支持同时建立32个上位机连接，S7TCP与ModbusTCP协议并行运行，满足多系统数据交互需求。
- 波特率自适应（9.6Kbps~187.5Kbps），确保复杂工业环境下的稳定通讯。
-
即插即用，零干扰安装

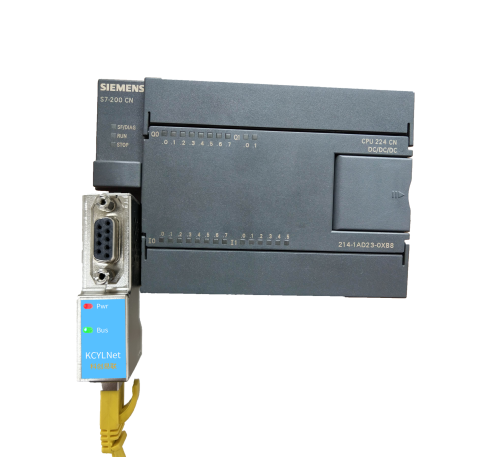

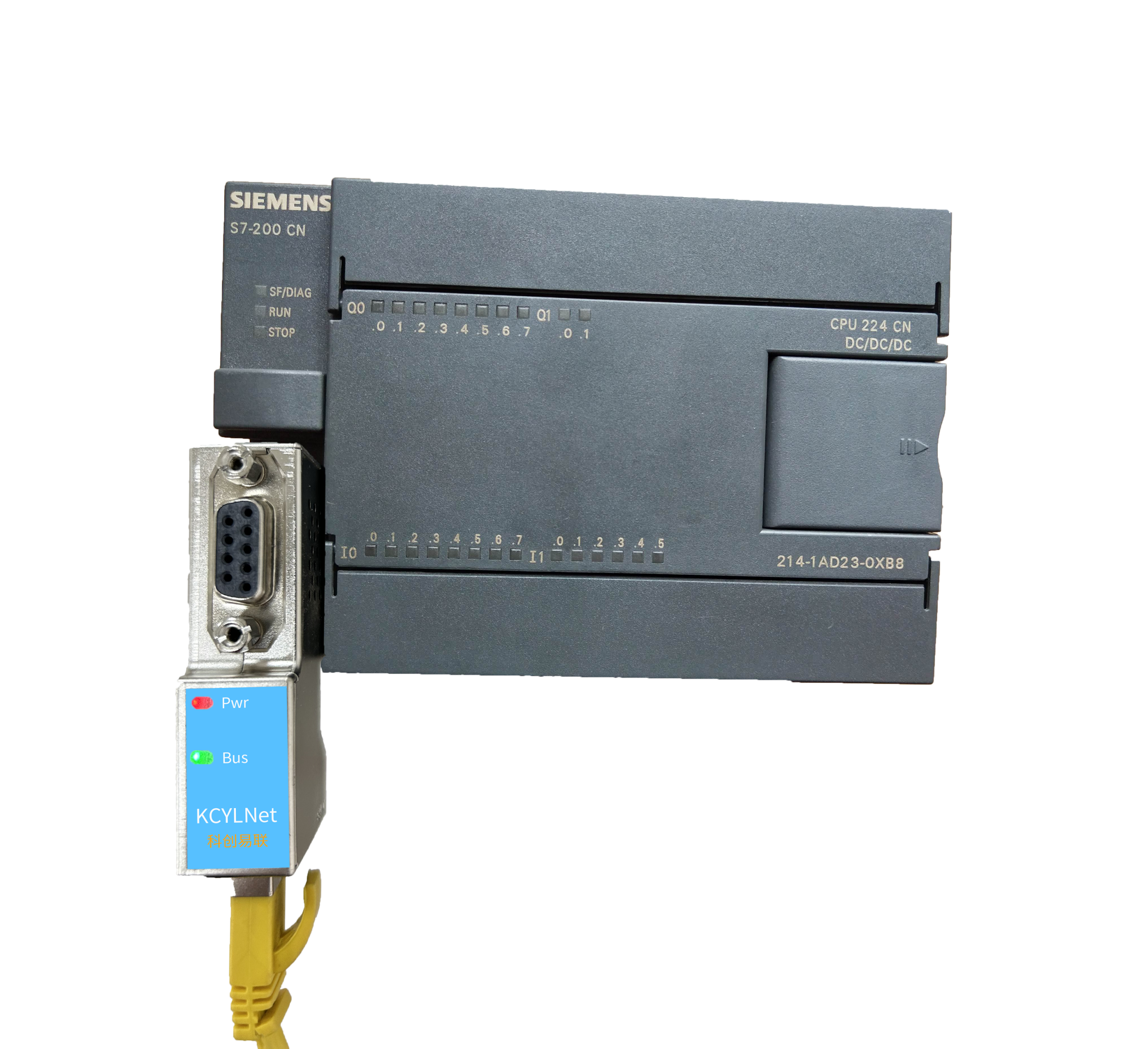

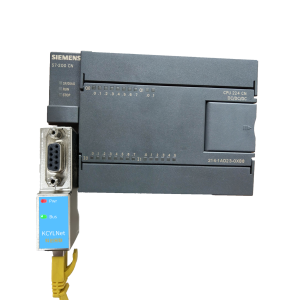

- 直接安装于PLC的PPI接口或EM277通讯口，无需外接电源，5分钟快速部署。
- 扩展RS485接口支持触摸屏、HMI等多主站设备接入，保障编程与现场操作互不冲突。
-
开发灵活，扩展性强
- 提供基于KCYLNetS7协议的SDK，支持VB、VC、C#等高级语言开发，助力企业定制化生产管理系统。
- 免费提供KCYLNet OPC服务器，实现OPC通道的SCADA软件与PLC数据交互，降低开发成本。
-
智能映射与远程维护
- ModbusTCP数据区支持自动或手动映射至PLC寄存器，简化协议转换流程。
- 通过以太网远程更新固件，终身免费升级，持续适配最新工业协议与功能需求。
-
多重配置与诊断工具
- 支持WEB服务器或本地工具进行参数配置、运行状态监控及故障诊断，提升运维效率。
技术参数
| 项目 | 参数 |
|---|---|
| 适用PLC型号 | 西门子S7-200/SMART S7-200系列 |
| 通讯接口 | 以太网（RJ45）、扩展RS485（DSUB9针母口） |
| 协议支持 | S7TCP、ModbusTCP、PPI协议 |
| 最大连接数 | 32个上位机（S7TCP与ModbusTCP并发） |
| 供电方式 | 通过PLC通讯口取电，无需外接电源 |
| 工作温度 | -20℃~70℃ |
| 防护等级 | IP20 |

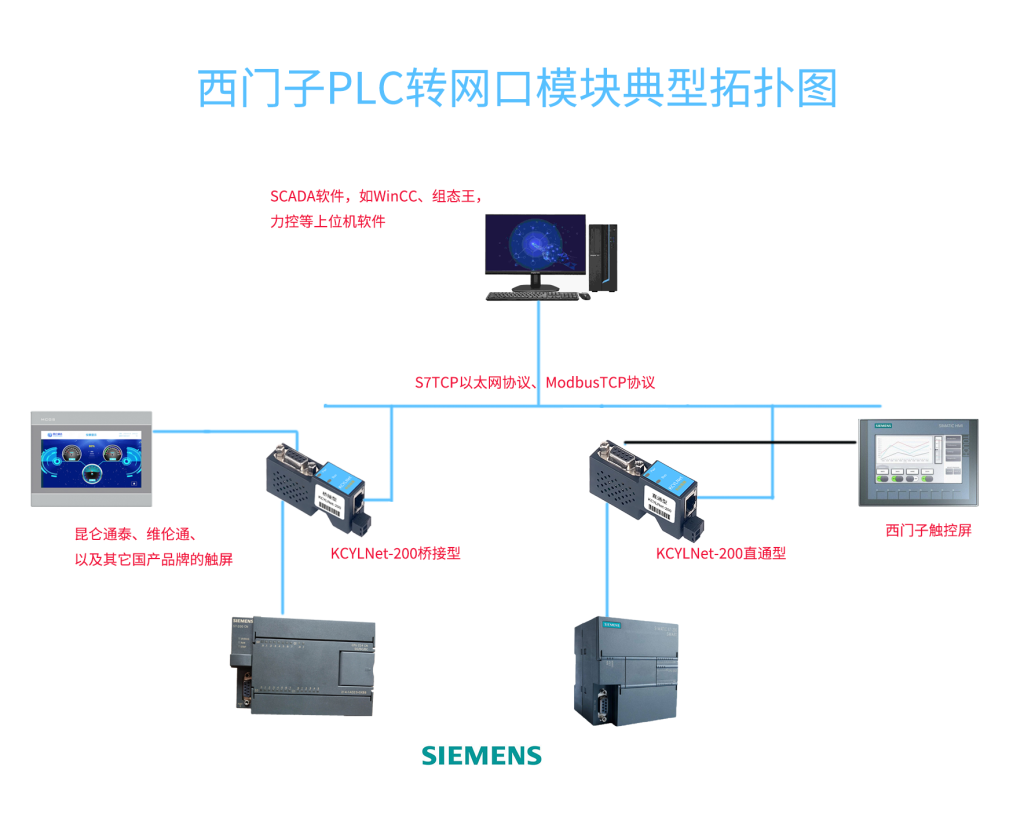

应用拓扑图
典型应用场景
- 工厂数字化管理：实时采集PLC数据至MES/SCADA系统，监控设备状态与生产效率。
- 远程运维监控：通过以太网实现跨区域设备数据远程访问与故障预警。
- 多品牌设备集成：桥接型适配第三方触摸屏，实现混合品牌HMI系统统一控制。
- 智能产线升级：结合OPC与ModbusTCP协议，打通PLC与智能仓储、机器人系统数据链。
产品优势
- 双通道独立通讯：以太网与RS485并行工作，数据采集与现场操作互不干扰。
- 高性价比：单设备支持32连接，替代传统多模块方案，降低集成成本。
- 终身服务：免费固件升级与技术支持，保障设备长期稳定运行。
