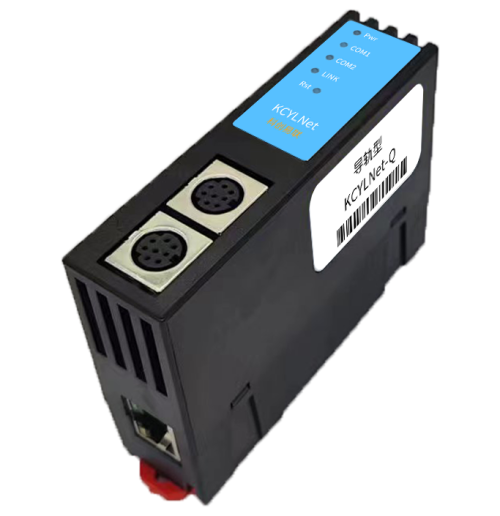

KCYLNet-Q 是科创易联专为三菱Q系列PLC设计的经济型工业以太网通讯处理器，适用于圆口（MD6接口）PLC的快速网络化升级。该模块以双通道复用架构为核心，支持以太网数据采集、编程调试与触摸屏通讯并行运行，助力工厂设备实现高效信息化管理，满足生产监控、远程运维及跨系统集成的多样化需求。
核心功能
-
多协议融合，灵活适配
- 支持 三菱MC以太网协议、ModbusTCP主/从站 及 KCYLNet-TCP透传协议，无缝对接主流SCADA平台（组态王、MCGS、LabVIEW、KepWare OPC等）。
- 集成 OPC UA服务器，支持跨平台数据交互，兼容IFIX、WinCC等上位组态软件。
-
双通道独立通讯
- X1接口：连接PLC编程口（RS232），自动适配波特率（9.6K~115.2Kbps）。
- X2接口：扩展触摸屏通讯口（RS232），支持昆仑通态，威纶通等HMI设备。
- LAN接口：连接上位机及编程软件，兼容GX Works2、GX Developer等编程工具，实现“编程+监控”双任务并行。
-
工业级可靠性与易用性
- 即插即用：35mm导轨安装，支持PLC通讯口取电或外接24VDC供电，部署成本低。
- 智能诊断：通过 WEB服务器（默认IP 192.168.1.178） 或 KCDevice配置工具 实时监控设备状态，快速调整通讯参数。
- 超强防护：6KV ESD静电保护、4.5mm抗震动及宽温设计（0~60℃），适应严苛工业环境。
-
高效数据整合与开发支持
- ModbusTCP数据区自动映射至PLC寄存器，支持FC1/FC3/FC5/FC6/FC16指令，简化第三方设备接入。
- 开放 高级语言接口（C#、Python、Java等），支持自定义协议开发，赋能企业MES/ERP系统深度集成。
-
终身服务保障
- 支持以太网远程固件升级，持续优化功能性能，确保设备长期竞争力。
技术参数
| 类别 | 参数详情 |
|---|---|
| 型号 | KCYLNet-Q |
| 适用设备 | 三菱Q系列PLC（圆口MD6接口） |
| 以太网接口 | RJ45母口，10/100M自适应，支持MC协议、ModbusTCP、KCYLNet-TCP透传、OPC UA |
| X1接口（PLC） | RS232，MD6母口，波特率9.6K~115.2Kbps自适应，兼容三菱编程协议 |
| X2接口（HMI） | RS232，MD6母口，波特率9.6K~115.2Kbps自适应，支持多品牌触摸屏 |
| 最大连接数 | 6个上位机（支持MELSOFT、MC协议、ModbusTCP、透传协议并行） |
| 编程支持 | GX Works2、GX Developer及高级语言（C#、Python、Java等） |
| 组态兼容性 | 组态王、MCGS、力控、IFIX、KepWare OPC等 |
| 供电方式 | PLC通讯口取电或外接24VDC（±10%），功耗≤100mA |
| 防护性能 | 工业级EMC（2014/30/EU标准），6KV ESD防护，抗震动 |
| 可靠性测试 | 60℃高温老化168小时，5万次通断电测试，30天不间断通讯零错误 |
| 尺寸与重量 | 90×24×65mm，100g（紧凑导轨式设计） |
典型应用拓扑图
典型应用场景
- 生产线实时监控：通过ModbusTCP将PLC数据同步至MES系统，实现生产进度可视化。
- 远程编程与维护：工程师通过GX Works2远程调试PLC，降低停机时间与运维成本。
- 智能设备集成：桥接PLC与机器人、智能仪表，构建多协议协同的自动化产线。
产品优势
- 零硬件改造：不占用PLC编程口，保留原有设备功能完整性。
- 协议智能映射：Modbus与三菱协议自动转换，降低集成复杂度。
- 超强稳定性：严苛工业测试验证，保障7×24小时无故障运行。
科创易联 KCYLNet-Q —— 以高性价比与工业级可靠性，驱动设备互联与智能制造升级！
